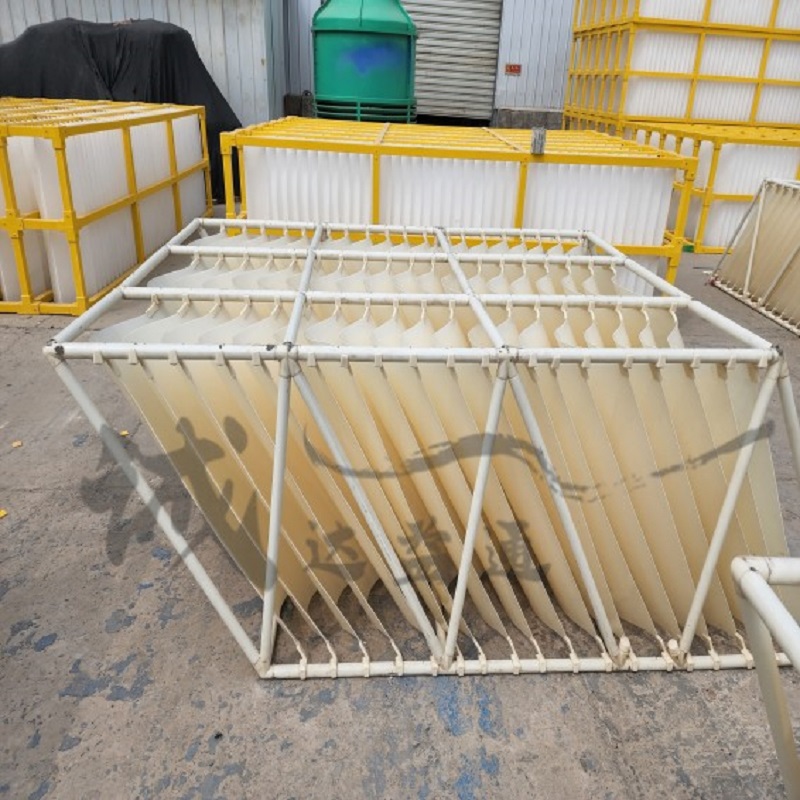

框架式波形板反应器结构和材质：

波形板波谷、波峰对称地粘在定位卡上，构成多将个缩颈和扩大腔，组成单元箱体。缩径处流速大，水流进入扩大腔后，形成涡流区，每个扩大腔便成为一个由涡流造成的”水力搅拌器“使水中矾花颗粒发生充分有效的碰撞、吸附、结大，便于沉淀。单元箱体为全塑制品，材质采用ABS或PVC。

框架式波形板反应器工作原理：

波形板竖式反应器，是由波形板的波峰和波谷错开排列，组成多个缩颈和扩大腔，串联成水流渐进的通道。

这是本水力反应器的基本形式。在缩颈处流速较大，水流的大部分压能转换成动能，水流进入扩大腔后，由于过流面积突然增大，形成涡流区，这种特殊的水力条件产生了扩大腔内的微涡流使每个扩大形成了一台微型“搅拌器”。

框架式波形板反应器产品特点：

  能很好地按级分段供以足够而适量的能量并使能均匀地分布在反应阶段各个部位之中。波形板构成的扩大腔呈流线型，涡流区充满腔体，避免水体死角或滞留。突破了其它水力反应器受流量变幅的限制，其流量变幅的适应范围可达设计流量的30-50%，对低温低浊进水有优异的性能，节能。产品定型、系列化，构筑物简单，安装维修方便。
